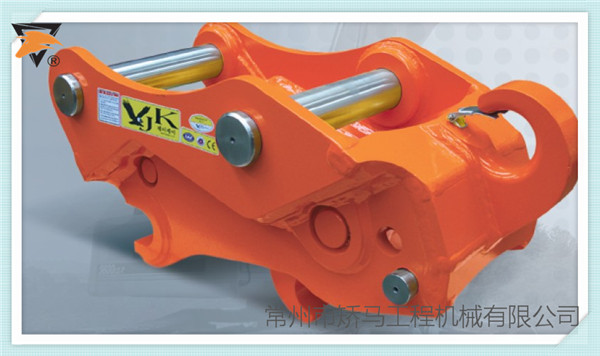

JK快速連接器-挖掘機快換接頭-中國總經銷【矯馬重工】
|
產品名稱：JK快速連接器-挖掘機快換接頭-中國總經銷【矯馬重工】
產品編號：12319-857
產品型號：JK45-JJK110H
更新時間：2013.07.02
出品單位：JK韓國株式會社
瀏覽次數：
|
 |
|
 產品詳細介紹 |
快速連接器-挖掘機快換接頭技術參數：
|
項目/型號 |
單位 |
JK45P |
JK50P |
JK55P |
JK60P |
JK65P |
|
總長度L |
Mm |
534-545 |
534-545 |
600 |
765 |
765 |
|
總高度H |
Mm |
307 |
307 |
310 |
388 |
388 |
|
總寬度W |
Mm |
258-263 |
258-263 |
270-280 |
353-436 |
353-436 |
|
軸中心距L1 |
Mm |
230-270 |
230-270 |
290-360 |
380-420 |
380-420 |
|
小臂開檔W1 |
Mm |
155-170 |
155-170 |
180-200 |
232-315 |
232-315 |
|
油缸伸縮距離L2 |
Mm |
208-318 |
208-318 |
340-450 |
340-486 |
340-486 |
|
上下軸之間距離H1 |
Mm |
150 |
150 |
195 |
220 |
220 |
|
軸直徑 |
Φ |
45-50 |
45-50 |
50-55 |
50-70 |
50-70 |
|
重量 |
Kg |
50-60 |
50-60 |
80 |
120-130 |
120-130 |
|
使用壓力 |
Kgf/cm2 |
40-380 |
40-380 |
40-380 |
40-380 |
40-380 |
|
必要流量（油） |
L |
10-20 |
10-20 |
10-20 |
10-20 |
10-20 | |
|
|
項目/型號 |
單位 |
JK70P |
JK80P |
JK90P |
JK100P |
JK110P |
|
總長度L |
Mm |
924-944 |
924-944 |
983-1050 |
1006-1173 |
1006-1173 |
|
總高度H |
Mm |
492 |
492 |
574 |
558-610 |
558-610 |
|
總寬度W |
Mm |
449-483 |
449-483 |
543-568 |
606-663 |
606-663 |
|
軸中心距L1 |
Mm |
460-480 |
460-480 |
473-540 |
550-620 |
550-620 |
|
小臂開檔W1 |
Mm |
306-340 |
306-340 |
375-411 |
416-469 |
416-469 |
|
油缸伸縮距離L2 |
Mm |
256-390 |
256-390 |
413-590 |
520-590 |
520-590 |
|
上下軸之間距離H1 |
Mm |
275 |
275 |
300 |
360 |
360 |
|
軸直徑 |
Φ |
70-80 |
70-80 |
80-90 |
90-120 |
90-120 |
|
重量 |
Kg |
280-290 |
280-290 |
420-430 |
450-580 |
450-580 |
|
使用壓力 |
Kgf/cm2 |
40-380 |
40-380 |
40-380 |
40-380 |
40-380 |
|
必要流量（油） |
L |
10-20 |
10-20 |
10-20 |
10-20 |
10-20 |
|
項目/型號 |
單位 |
JK80H |
JK90H |
JK110H |
|
總長度L |
Mm |
909-924 |
967-1015 |
976-1143 |
|
總高度H |
Mm |
465 |
514 |
558-610 |
|
總寬度W |
Mm |
468-483 |
518-554 |
606-663 |
|
軸中心距L1 |
Mm |
460-480 |
420-540 |
520-590 |
|
小臂開檔W1 |
Mm |
306-340 |
375-411 |
386-439 |
|
油缸伸縮距離L2 |
Mm |
463-488 |
470-560 |
520-590 |
|
上下軸之間距離H1 |
Mm |
275 |
300 |
350 |
|
軸直徑 |
Φ |
70-80 |
80-90 |
90-120 |
|
重量 |
Kg |
280-290 |
420-450 |
480-550 |
|
使用壓力 |
Kgf/cm2 |
40-380 |
40-380 |
40-380 |
|
必要流量（油） |
L |
10-20 |
10-20 |
10-20 | | |
