矯馬液壓破碎錘相關參數

（上述規格如有技術更改，不另行通知）

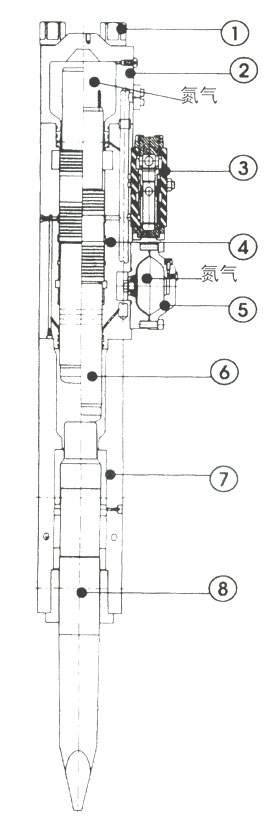

機蕊主要部件及功能圖（JM120、JM130）

（1）主體螺栓

把后體，破碎錘主體，前體緊密結合的四只主螺栓。

（2）主體后部

主要作用為儲存N2氣體

（3）閥門

控制活塞按一定的頻率上下活動

（4）破碎錘主體

此為破碎錘心臟：包含液壓循環系統以控制活塞往復

式動作。

（5）蓄能器

減少脈沖瞬間壓力

（6）活塞

將液壓動能轉換成打擊動能，沖擊釬桿以起破碎作用。

（7）主體前部

主體前部的功能在于支撐破碎錘主體。免于在打擊時所產

生的回震力傷及主體本身

（8）釬桿

釬桿本身經特殊處理強化以承受直接沖擊時所產生的

磨損。

此零件可以選配為：

1.平面型

2.一字型
3.尖錐型   視需要決定。

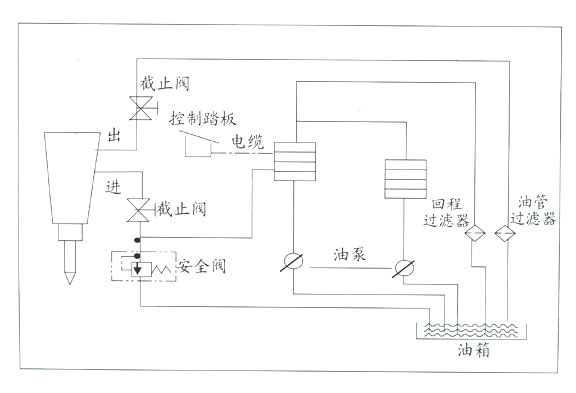

                            安裝及操作設備結構圖

    矯馬中國的破碎錘可安裝在各種不同的挖掘機械上，為使機械能正確運作及發揮大的工作效率，矯馬中國建議您采用本公司產品的同時，好由本公司的工作人員為您安裝；若所在地?zé)o本公司的服務人員駐扎，建議您委托本公司的經銷商或代理商執行安裝工作。以確保產品及使用人員的安全。
    單獨使用的液壓管路
　　液壓破碎錘的操作，須使用單獨的液壓回路而不得與其他的液壓回路共用管路，由于液壓系統在不同的機種上各不相同，故在安裝前宜先檢查液壓回路的壓力、流量、液壓零件的磨損情況等。另外建議您在需要更換零件時，請采用矯馬中國原廠的零件；因矯馬中國原廠的零件均經過標準程式制造及品管檢查，將可避免因使用非原廠零件所產生的傷害及確保機械的耐久性。
